Введение
Современное производство и строительство требуют надежных и эффективных решений для подъема грузов. Грузоподъемное оборудование — краны, тельферы, подвесные системы — должно соответствовать строгим требованиям безопасности, что достигается благодаря точному расчету. В этом расчете критическую роль играет информация о несущих конструкциях здания или сооружения, на которые будет опираться оборудование.
Экспорт данных о несущих конструкциях из проектных и BIM-систем позволяет инженерам получить точные параметры для проведения расчетов. Однако процесс этот не всегда прост и сопровождается рядом технических и организационных вызовов.
Значение данных о несущих конструкциях в расчетах
Несущие конструкции — это элементы здания или сооружения, обеспечивающие восприятие и передачу нагрузок на фундамент. Их характеристики (тип, материал, геометрия, прочностные показатели) напрямую влияют на возможности установки и эксплуатации грузоподъемного оборудования.
Типы несущих конструкций и их особенности
- Монолитные железобетонные конструкции. Обладают высокой несущей способностью, но требуют учета влияния нагрузки на деформации.

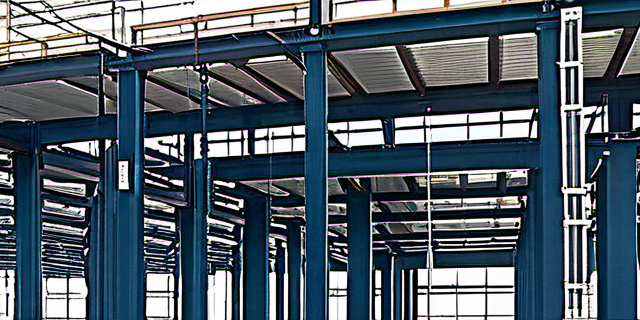

- Сборные металлические конструкции. Отличаются легкостью и упрощенной установкой оборудования, но могут уступать в жесткости.
- Деревянные конструкции. Применяются редко для тяжелого оборудования из-за ограничений прочности.
Как параметры конструкций влияют на выбор оборудования
| Параметр | Влияние на расчет | Пример |
|---|---|---|
| Максимальная нагрузка | Определяет максимальный груз, который конструкция может выдержать | Консольные балки с нагрузкой до 5 т позволяют использовать легкие тельферы |
| Жесткость | Влияет на устойчивость и вибронагрузки оборудования | Жесткие металлические балки обеспечивают меньшую вибрацию при подъеме |
| Размеры и геометрия | Определяют габариты и монтажные возможности для установки оборудования | Высокие и широкие балки позволяют смонтировать мостовые краны |
Методы экспорта данных из проектных систем
Современные технологии проектирования, такие как BIM (Building Information Modeling), активно используются для создания цифровых моделей зданий. Данные из этих систем могут быть экспортированы в различные форматы для дальнейшего анализа.
Популярные форматы экспорта
- IFC (Industry Foundation Classes) — универсальный стандарт для BIM-моделей, позволяющий сохранять геометрию и свойства элементов.
- CSV/Excel — табличные данные с параметрами конструкций, удобные для расчетных программ.
- DXF/DWG — 2D/3D-чертежи для визуализации и дополнительного моделирования.
- XML/JSON — гибкие форматы для обмена структурированными данными между программами.
Как выглядит процесс экспорта на примере Revit
- Открытие BIM-проекта.
- Выбор несущих элементов — балок, колонн, ферм.
- Выбор формата экспорта (например, IFC).
- Настройка фильтров, чтобы включить только релевантные данные.
- Выгрузка и проверка экспортированного файла.
Проблемы и вызовы при импорте данных для расчетов
Несмотря на прогресс в автоматизации, специалисты по расчетам часто сталкиваются с проблемами:
- Потеря данных при конвертации. Не все параметры могут корректно передаться между системами.
- Различия в системах координат и единицах измерения. Это может приводить к ошибкам в расчетах.
- Сложность большого объема информации. Иногда необходимо фильтровать данные, чтобы сосредоточиться на ключевых параметрах.
Как минимизировать риски ошибок
- Использовать проверенные форматы и протоколы обмена.
- Проводить сверку данных вручную или с помощью автоматических скриптов.
- Грамотно формировать техническое задание для всех участников процесса.
Практические рекомендации и советы автора
«Экспорт данных — не просто техническая задача, а часть комплексного инженерного процесса. Важно не гнаться за объемом информации, а выделять ключевые параметры для расчетов. Лишь так можно обеспечить надежность грузоподъемного оборудования и безопасность эксплуатации», — отмечает эксперт в области строительного инжиниринга.
Что нужно учитывать при организации процесса экспорта
| Параметр | Рекомендация |
|---|---|
| Согласование формата | Определить единую версию формата для всех участников проекта |
| Документация | Подробное описание экспортируемых данных и параметров модели |
| Валидация данных | Регулярная проверка файлов на полноту и корректность |
| Обучение специалистов | Курсы по работе с BIM и системами экспорта для инженеров |
Пример успешной интеграции
На одном из крупных металлургических заводов была внедрена система экспорта данных из Revit в специализированное ПО для расчета мостовых кранов. Благодаря точной передаче информации о несущих балках удалось увеличить грузоподъемность оборудования на 12%, при этом снизив количество аварийных ситуаций на 40% в течение двух лет эксплуатации.
Заключение
Экспорт данных о несущих конструкциях является важным этапом для обеспечения правильного и безопасного расчета грузоподъемного оборудования. Точные и своевременные данные помогают инженерам подобрать оптимальные решения, повысить эффективность работы оборудования и снизить риски аварий. Несмотря на существующие сложности, грамотно организованный процесс передачи данных и использование современных технологий позволяют добиться высокой надежности и качества расчетов.
Таким образом, интеграция BIM-технологий и расчетных программ вместе с продуманным подходом к экспорту данных — залог успешного и безопасного применения грузоподъемного оборудования в строительстве и производстве.
