Введение в тему: почему важны интерактивные 3D-модели зданий
Изучение конструктивных особенностей зданий традиционно связано с чертежами, схемами и фотографиями. Однако развитие цифровых технологий открыло новые возможности — интерактивные 3D-модели зданий предоставляют уникальный опыт, позволяя визуализировать и анализировать конструкции в трех измерениях. Это особенно важно для архитекторов, инженеров, студентов и всех, кто интересуется строительством.
Интерактивность позволяет «войти в модель», рассмотреть узлы соединений, понять принципы распределения нагрузок и взаимодействия элементов конструкции, что невозможно или затруднительно с плоскими чертежами.
Что такое интерактивные 3D-модели зданий?

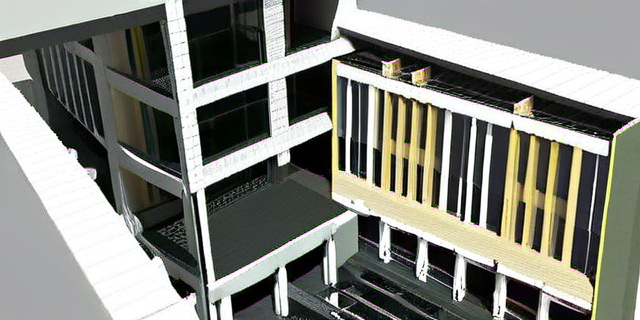

Интерактивные 3D-модели — это цифровые трёхмерные репрезентации зданий или сооружений, в которых пользователь может самостоятельно изменять ракурс обзора, приближать или отдалять части модели, выключать и включать слои конструкции или отделки, а иногда даже запускать анимации.
Главные особенности таких моделей:
- Трехмерное отображение конструкции;
- Возможность взаимодействия с элементами модели;
- Отображение конструктивных слоев (фундамент, несущие стены, перекрытия и т.д.);
- Информация об используемых материалах и технологиях;
- Поддержка анимаций для демонстрации принципов работы или динамики;
- Совместимость с обучающими системами и программами виртуальной реальности.
Виды конструктивных особенностей, представленных в 3D-моделях
1. Фундамент и основание
Фундамент — ключевой элемент, распределяющий нагрузки от здания на грунт. В интерактивной 3D-модели можно увидеть устройство свайных, плитных или ленточных фундаментов, различия в их устройстве и назначении.
2. Несущие конструкции
Это каркасы из бетона, металла или дерева, которые воспринимают все нагрузки. В моделях выделяют главные балки, колонны, несущие стены, ребра жесткости.
3. Перекрытия и кровля
Демонстрируются варианты сборных и монолитных перекрытий, балок, стропильных систем, их соединения и способы крепления.
4. Внутренние инженерные системы
Иногда в интерактивных моделях показывают тепло-, водо- и электроснабжение, что помогает оценить интеграцию инженерии с конструкцией здания.
Преимущества использования интерактивных 3D-моделей для изучения конструкций
| Преимущество | Описание | Пример из практики |
|---|---|---|
| Визуальное понимание | Трехмерное пространство облегчает осмысление сложных узлов и взаимосвязей в конструкции. | Студенты строительных вузов быстрее усваивают материал по сравнению с классическими чертежами. |
| Интерактивность | Пользователь выбирает нужные элементы, может отключать или включать слои, что повышает вовлеченность. | Архитекторы демонстрируют клиентам варианты конструкций с возможностью мгновенно менять детали. |
| Объективный анализ | 3D-модель позволяет проводить проверку на коллизии элементов, оценивать нагрузки и прочность. | Инженеры используют программы с 3D-моделированием для выявления проблем до начала строительства. |
| Доступность и мобильность | Модели могут быть доступны онлайн и через VR-устройства, что расширяет возможности обучения и презентаций. | Дистанционные курсы применяют 3D-модели для интерактивных уроков в режиме реального времени. |
Примеры интерактивных 3D-моделей в разных типах сооружений
Жилые дома
Модели позволяют увидеть, как устроены каркасные и монолитные здания, конфигурацию помещений, типы перекрытий, особенности изоляции.
Мосты и инженерные сооружения
3D-модели мостов показывают распределение нагрузок на пролеты, работу подвесных тросов, сцепление с опорами.
Небоскребы
Особое внимание уделяется каркасу, ветрозащитным системам и специальным устройствам для устойчивости к землетрясениям и ветру.
Промышленные здания
Интерактивные модели демонстрируют грузовые зоны, наличие крановых путей, оснащение складов и заводов.
Статистика и тренды внедрения 3D-моделей в строительстве и образовании
- По данным исследований, использование 3D-моделей в обучении архитекторов и инженеров повышает качество усвоения материала на 35%.
- Около 60% строительных компаний крупных мегаполисов уже применяют BIM (Building Information Modeling) технологии с интерактивными 3D-моделями.
- Использование VR и AR технологий вместе с 3D-моделями увеличивает скорость согласования проектов на 40% за счет визуализации конструктивных решений.
Как создавать и использовать интерактивные 3D-модели зданий: советы и рекомендации
Создание 3D-модели требует специализированных навыков и программного обеспечения — например, AutoCAD, Revit, SketchUp, 3ds Max и др. Для интерактивности применяются движки и платформы, позволяющие внедрять модели на сайты и мобильные приложения.
Советы по эффективному использованию моделей:
- Определить цели модели: обучение, презентация, инженерный анализ или архитектурная визуализация.
- Выделить ключевые конструктивные элементы: не перегружать модель лишними деталями, сделать акцент на интерактивных зонах.
- Использовать слои и фильтры: чтобы пользователь мог быстро выключать/включать уровни.
- Интегрировать обучение: добавить пояснения, подсказки или тесты внутри модели.
- Обеспечить доступность: адаптировать модель для разных устройств и платформ.
Таблица сравнения традиционных методов изучения конструкций и 3D-моделей
| Критерий | Традиционные методы (чертежи, схемы) | Интерактивные 3D-модели |
|---|---|---|
| Визуализация | Плоские, требуют воображения | Объёмные и реалистичные |
| Интерактивность | Отсутствует | Высокая, возможность взаимодействия |
| Уровень детализации | Зависит от чертежей, часто схематично | Гибкая, можно выделить любой уровень |
| Практическое применение | Ограничено учебой и проектированием | Подходит и для обучения, и для анализа, и для презентаций |
| Удобство использования | Требует специальных знаний для чтения | Интуитивно понятно даже новичкам |
Заключение
Интерактивные 3D-модели зданий преобразуют традиционные способы изучения конструктивных особенностей сооружений, делая этот процесс более наглядным, доступным и практичным. Они находят применение не только в образовательной среде, но и в профессиональной деятельности архитекторов, инженеров и застройщиков.
В эпоху цифровизации и глобализации, благодаря развитию технологий виртуальной и дополненной реальности, интерактивные 3D-модели становятся неотъемлемым инструментом для глубокого понимания и анализа зданий.
«Интерактивные 3D-модели — это не просто новый взгляд на архитектуру, это мощный инструмент, который позволяет строить знания на прочном фундаменте визуального и практического понимания.» — совет эксперта.
Для всех, кто стремится освоить особенности конструктивного проектирования или представить свои идеи современному рынку, инвестирование времени и ресурсов в изучение и развитие интерактивных 3D-моделей станет безусловным преимуществом.
