Введение
Системы теплого пола все чаще используются в современных жилых и коммерческих помещениях, обеспечивая равномерный комфортный обогрев. Однако успешная эксплуатация таких систем напрямую связана с качеством их монтажа. Даже незначительные дефекты на начальных этапах монтажа могут привести к проблемам, снизить эффективность отопления и повлечь дополнительные расходы на ремонт.
Одним из инновационных способов контроля качества теплого пола является использование тепловизионных камер – приборов, способных видеть температуру на поверхности и выявлять отклонения, которые обычно скрыты под финишным покрытием. В этой статье подробно рассмотрим, как тепловизоры помогают выявлять дефекты до укладки покрытия, их преимущества, а также приведём практические рекомендации и статистику.
Что представляет собой тепловизионный контроль теплого пола?

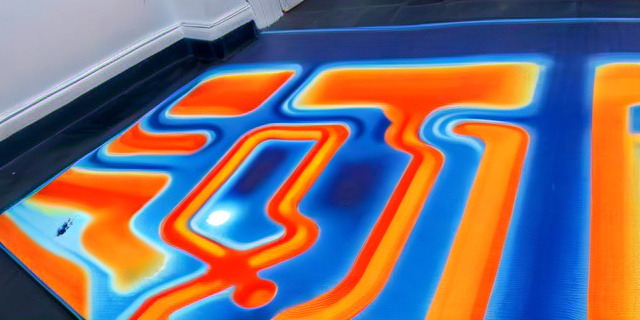

Тепловизионный контроль заключается в обследовании поверхности с помощью тепловизора – устройства, преобразующего инфракрасное излучение в визуальное изображение, отражающее температурные аномалии. Когда система теплого пола включена, здоровая трубка или кабель имеют равномерный температурный профиль, а участки с повреждениями или неправильной укладкой проявляются как холодные или, реже, более горячие «пятна».
Преимущества использования тепловизионных обследований на стадии монтажа:
- Раннее выявление скрытых проблем (протечки, деформации труб, воздушные пробки)
- Экономия на последующих ремонтах и устранении дефектов
- Возможность проведения контроля без демонтажа пленочных слоев
- Быстрый и наглядный анализ работы системы
- Повышение гарантийных обязательств и удовлетворённости конечного пользователя
Основные виды дефектов, выявляемых тепловизорами
Обследование с использованием тепловизора позволяет обнаружить множество дефектов:
| Тип дефекта | Причина | Визуальное проявление на тепловизоре |
|---|---|---|
| Разрыв или пробой трубопровода | Механическое повреждение, плохое качество труб | Холодная зона с резким перепадом температуры |
| Воздушные пробки в системе | Неправильное заполнение системы | Негорячие пятна в местах скопления воздуха |
| Неправильная укладка труб | Нарушение проекта, сжатие или изгиб труб | Неравномерная температурная карта с «промежутками» |
| Подтеки теплоносителя | Слабые соединения, трещины | Холодные зоны или пятна смещения температуры |
| Проблемы с насосом или циркуляцией | Неправильный монтаж или поломка насосного оборудования | Неконсистентная температура по всему периметру |
Пример из практики
В одном из проектов жилого комплекса, проведённый тепловизионный контроль выявил на этапе монтажа трубопровод с несколькими сжатыми участками. Дефект был устранён до укладки плитки, что позволило избежать переделок и дополнительного дорогостоящего вмешательства после завершения отделочных работ.
Статистика эффективности тепловизионных проверок
По итогам исследований строительных компаний, использующих тепловизионный контроль, можно выделить следующие показатели:
- Снижение необходимости в ремонтах теплого пола после сдачи объекта на 40%
- Уменьшение среднего времени устранения дефекта – с 15 дней до 3 дней
- Сокращение расходов на материалы и работы по устранению брака на 30%
В целом, тепловизионный контроль выявляет до 85% несоответствий и дефектов, которые невозможно обнаружить визуально либо традиционными методами до укладки покрытия.
Как правильно проводить тепловизионный контроль?
Чтобы получить максимальную пользу и точные данные, следует учитывать специальные рекомендации:
Подготовка к обследованию:
- Система отопления должна работать в течение минимум 30 минут, чтобы достичь стабильной температуры.
- Температура поверхности должна быть выше температуры окружающей среды не менее чем на 10 °C.
- Освещение и отражающие поверхности должны быть минимизированы для точности замеров.
Проведение обследования:
- Использовать сертифицированный тепловизор с разрешением не ниже 320×240 пикселей.
- Проводить сканирование по всей площади, уделяя особое внимание углам и стыкам труб.
- Записывать фото и видео для документирования результатов.
Интерпретация результатов:
- Обратить внимание на резко отличающиеся температурные зоны.
- Сравнить данные с проектной документацией укладки труб.
- При подозрениях – проводить дополнительную диагностику и вскрытие.
Советы специалистов
«Использование тепловизионного контроля – не просто дополнительная мера, а необходимый этап монтажа теплого пола. Он помогает избежать дорогостоящих ошибок и гарантирует долгий срок службы системы. Рекомендуется проводить тепловизионное обследование не только на этапе монтажа, но и в рамках периодического технического обслуживания.»
Заключение
Тепловизионные камеры становятся незаменимым инструментом контроля качества в монтаже систем теплого пола. Они помогают выявлять скрытые дефекты, такие как протечки, воздушные пробки и неправильная укладка, ещё до укладки финишных покрытий, что значительно экономит время и деньги заказчиков и подрядчиков.
Статистика показывает, что применение тепловизоров снижает риски и способствует повышению надёжности и эффективности системы. Специалисты отмечают, что тепловизионный контроль должен стать стандартной практикой в строительстве и ремонте для достижения высокого качества и долговечности теплых полов.
Таким образом, использование тепловизоров не только улучшает качество монтажа, но и обеспечивает спокойствие владельцев, позволяя ощущать комфорт без неожиданных проблем.
