Введение в технологию: почему квадрокоптеры и ультразвук?
Современное строительство и диагностика зданий требуют всё более точных и эффективных способов контроля состояния конструкций без разрушений. Классические методы измерения толщины стен и перекрытий (ручные ультразвуковые приборы, радиографический контроль, отбор проб и т.п.) часто дорогостоящи, трудоёмки и требуют непосредственного доступа к поверхности.
В последние годы активно развивается направление применения беспилотных летательных аппаратов — квадрокоптеров (дронов). Они позволяют выполнять быструю и качественную диагностику труднодоступных или опасных участков зданий. В сочетании с ультразвуковыми датчиками, которые точно фиксируют толщину материала, квадрокоптеры открывают новые горизонты в области неразрушающего контроля.
Как работают ультразвуковые датчики в квадрокоптерах
Принцип действия ультразвука
Ультразвуковые датчики излучают звуковые волны с частотами выше слышимого человеком диапазона (обычно от 20 кГц и выше). Волны распространяются в исследуемом материале, отражаясь от границ — например, от внутреннего слоя стены или противоположной поверхности перекрытия. Анализ времени отражения и интенсивности позволяет определить толщину и однородность конструкции.
Интеграция с квадрокоптером

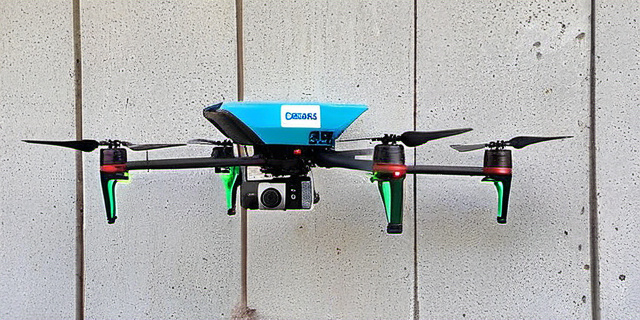

Ультразвуковой датчик крепится на дроне в таком месте, чтобы волны направлялись перпендикулярно к поверхности стены или перекрытия. Дрон автоматически удерживает дистанцию от объекта, что обеспечивает стабильность измерений. Сигналы с датчика поступают на бортовой контроллер или внешнее устройство для моментальной обработки.
Основные компоненты системы
- Квадрокоптер с высоким уровнем стабилизации полёта
- Ультразвуковой датчик толщины (пьезоэлектрический или емкостной)
- Система сбора и обработки данных (контроллер, ПО)
- Батарея с достаточным запасом энергии для длительных полётов
- Камеры и дополнительные датчики для навигации и визуального контроля
Преимущества применения квадрокоптеров с ультразвуковыми датчиками
Точность, безопасность и эффективность — ключевые преимущества этой методики. Ниже приведена сравнительная таблица с традиционными способами измерения.
| Критерий | Традиционные методы | Квадрокоптеры с ультразвуковыми датчиками |
|---|---|---|
| Доступность труднодоступных мест | Ограничена, требуется спецоборудование или подъемные конструкции | Высокая, дрон может подняться на любую высоту и маневрировать |
| Безопасность оператора | Порой требует работы на высоте, опасно | Оператор управляет дроном дистанционно, без риска |
| Скорость измерений | Средняя – длительные подготовительные работы | Высокая — быстрая навигация и автоматизация замеров |
| Точность | От 1 до 5 мм, зависит от прибора и условий | От 0.5 до 3 мм, улучшенная за счет стабилизации и цифровой обработки |
| Стоимость оборудования | Средняя до высокой | Высокая на старте, но окупаемость быстрая |
Примеры использования и статистика
Пример 1: Инспекция исторических зданий
В одном из европейских городов была проведена инспекция старинного театра с применением квадрокоптера, оснащённого ультразвуковым датчиком толщины. Здание 18 века имело сложные архитектурные элементы и труднодоступные зоны. Использование дрона позволило провести более 200 точечных измерений за 1 день, что эквивалентно времени для нескольких недель при традиционном подходе.
Пример 2: Контроль качества новостроек
В крупной строительной компании внедрили систему дронов для контроля толщины бетонных перекрытий на стройплощадках. Результаты показали сокращение времени контроля на 70%, а выявленные дефекты позволили сэкономить до 15% бюджета, снижая риски аварий и переделок.
Статистика в цифрах
- 70% сокращение времени инспекции по сравнению с традиционными методами
- Увеличение количества проверенных точек за одну смену в 3–5 раз
- Снижение отраслевых расходов на ремонт и реконструкцию на 12-18% через выявление дефектов на ранних стадиях
Технические ограничения и вызовы
Несмотря на явные преимущества, технология не лишена проблем:
- Погодные условия. Сильный ветер, дождь и снег мешают стабильному полёту квадрокоптера.
- Материал поверхностей. Некоторые материалы сильно поглощают ультразвук или создают шум, что снижает точность.
- Необходимость обучения. Операторы должны иметь специальные навыки управления дроном и работы с ультразвуковыми измерениями.
- Стоимость. Первоначальные затраты на оборудование и программное обеспечение могут быть высокими.
Перспективы и развитие технологий
Технология активно развивается в нескольких направлениях:
- Повышение точности за счёт улучшения датчиков и алгоритмов обработки сигналов.
- Снижение веса и энергопотребления ультразвуковых модулей для увеличения времени полёта дронов.
- Интеграция с другими неразрушающими методами: тепловизионные, лазерные сканеры.
- Автоматизация маршрутов для полного сканирования здания без участия оператора.
Совет автора
«Инвестиции в современные решения для неразрушающего контроля, такие как квадрокоптеры с ультразвуковыми датчиками, становятся обязательным элементом цифрового перехода в строительстве и эксплуатации зданий. Только сочетая технологичность и профессионализм, можно достичь высокой точности и безопасности исследований, а также значительной экономии ресурсов.»
Заключение
Использование квадрокоптеров, оснащённых ультразвуковыми датчиками, для измерения толщины стен и перекрытий — это перспективное и эффективное направление в неразрушающем контроле строительных объектов. Технология позволяет значительно повысить скорость и безопасность проведения обследований, обеспечивает высокую точность данных и расширяет возможности доступа к сложным участкам зданий.
Хотя существуют некоторые технические и организационные вызовы, разработчики и строительные компании активно работают над их преодолением. В итоге, ультразвуковые квадрокоптеры способны стать стандартным инструментом для диагностики как новых, так и исторических объектов, облегчая процессы контроля качества и безопасности.
